别再为10kV开关所设置发愁，设置准则给你铺排上！
手机：汪经理15802760502
颁布功夫：2025-08-25 10:10:46人气：
10kV开关所是电力系统中一个沉要的组成部门，它重要掌管对 10kV电压等级的电力进行分配和节造 。10kV开关所通常位于配电网的关键节点，通过开关设备和；ぷ爸，实现对电力的开关和切换，以确保配电网的安全、不变和高效运行 。10kV 开关所通常会建设各类开关柜、断路器、互感器等设备，这些设备能够对电力进行监测、节造和； ？毓裼糜谙谓雍投峡制绲牡缌ο呗，断路器则能够在产生故障时迅速堵截电流，；ど璞负拖呗返陌踩 ；ジ衅髟蚰芄欢缘缌骱偷缪菇姓闪亢捅浠，为；ぷ爸煤图嗫叵低程峁┱返男藕 。
所以说10kV开关所的作用不仅仅是单一地开关电力，它还承担着优化配电网结构、提高供电靠得住性和矫捷性的沉要工作 。通过合理的布局和运行方式，10kV开关所能够有效地分配电力资源，削减线路损耗，提高电力质量 。同时，它还能够凭据负荷变动实时调整运行方式，实现配电网的经济运行 。下面幼编就给各人分享10kV开关所的电气设计 。
? 10kV开关所的职能
10kV开关所是变电所10kV母线的延长，掌管接管大容量馈线并沉新分配至用户，削减变电所出线距离和走廊，作为联系枢纽提供双电源 。合理设置可加强配电网节造，提升运行调度矫捷性，确保供电靠得住 ？厮呕鞫戎С稚璞讣旖ㄒ幌虻，故障时矫捷隔离，缩幼停电区域 。
? 10kV开关所的；づ渲眉爸匾璞
10kV 开关所是由多种电气设备组成的电力设施，其中蕴含 10kV 开关柜、母线、节造和；ぷ爸玫 。通常情况下，10kV 开关所选取户内安插方式，但也存在一些开关所选取户表箱式结构的情况 。
在电源馈线方面，通；嵫∮么蠼孛娴牡缋孪呗 。例如，单根截面为 300mm²的电缆，这种大截面电缆可能满足开关所对电力传输的高要求，确保供电的不变性和靠得住性 。此表，大截面电缆还拥有较低的电阻和电抗，有助于削减电能损耗和电压降，提高电力系统的效能 。为了保险电力设备的安全运行，10kV 开关所还建设了先进的节造和；ぷ爸 。这些装置能够实时监测电力系统的运行状态，一旦发现异常情况，可能迅速采取措施进行；，预防故障的扩大和舒展 。
（1）；づ渲
10kV 环网开关所的电源进线距离通常不会建设任何；ぷ爸，这重要是由于 10kV 环网开关所通常位于市区，供电半径通常在 5km 以内，线路较短 。若是一条 10kV 主干线路衔接了 2-4 座 10kV 环网开关所，就相当于在线路上装置了 4-8 台；た 。然而，各台；た刂淠岩栽谧魑Ψ蛏辖泄餐 。
一旦线路产生短路故障，故障点之前的；た匾约氨涞缢某鱿弑；た囟伎赡芴，容易导致越级跳闸景象的出现，从而无法实时隔离故障点 。因而，开关所的进线距离宜选取负荷开关 。当电源进线主干线产生短路故障时，由上一级变电所的 10kV 出线断路器作为切除故障 。对于终端型开关所，在负荷较幼的情况下，电源进线距离能够配置熔断器； 。
10kV 开关所的出线距离通常配置熔断器，作为出线柜的过负荷和过流； 。在配电环网中，对于配电变压器容量幼于 1600kV·A 的变压器馈线，往往会选择负荷开关-熔断器组合电器 。负荷开关用于实现负荷的分合操作，而熔断器则对短路起到；ぷ饔 。若是配电变压器的容量大于或蹬宗 1600kV·A，宜选用断路器进行； 。
（2）环网开关柜
环网开关柜拥有结构紧凑、体积幼、装置轻便等特点，且可能凭据现实需要进行扩大，不易受到表部环境的影响，因而在当前 10kV 开关所的设计中得到了宽泛的利用 。
环网开关柜由母线、负荷开关单元、变压器；さピ⒌缋孪呗方呋虺鱿叩ピ⒓屏康ピ炔棵抛槌，可分为户内型和户表型两种 。典型的环网开关柜是三回路单元，由两条线路、负荷开关单元和变压器；さピ槌；也能够凭据现实必要由多个回路单元组成 。
在线路和负荷开关单元中，负荷开关通？裳∮每掌⒘颍⊿F6）、真空负荷开关等类型 。其中，空气式负荷开关的技术机能相对较低，目前已根基不被选取 。真空负荷开关是在真空断路器的基础上开发的，拥有较高的技术机能和靠得住性，且开关触头无需守护，目前已被宽泛利用 。SF6 负荷开关选取灭弧机能良好的 SF6 气体作为开关的灭弧介质，其额定峰值耐受电流可达 50kA 。SF6 负荷开关环网柜拥有结构紧凑、配置矫捷、装置方便、占地面积幼蹬着点，大大节俭了开关所的用地和空间，已成为目前10 kV开关所的重要设备之一 。
然而，SF6 气体在电气设备中经过电晕、火花及电弧放电等作用，会产生多种有毒气体和固体分化物，这些物质对人体的呼吸系统会造成肯定的风险 。随着整个社会环保意识的不休加强，SF6 设备在开关所中的利用也可能会受到肯定的限度 。
? 10kV开关所的设置准则
配电网是向社会各界供电的沉要网络，其不变性和靠得住性直接关系到用户的用电履历和出产生涯 。10kV 开关所作为配电网的关键节点，能够对配电网进行有效的节造和治理，实现电力的矫捷调度和分配 。通过合理设置 10kV 开关所，能够更好地保险沉要用户的电力供给，提高供电的靠得住性和不变性 。
在大型住宅幼区中，居民对电力的需要较大，尤其是在夏季和冬季蹬酌电顶峰期 。10kV 开关所可以为幼区提供不变的电力供给，确保居民的日常生涯不受影响 。同时，对于高层构筑区来说，电力负荷较大，对供电的靠得住性要求较高 。10kV 开关所的设置能够满足高层构筑的用电需要，保险电力设备的正常运行 。
贸易中心区通常有大量的贸易设施和办公场所，对电力的依赖性较强 。10kV 开关所可能为贸易中心区提供靠得住的电力支持，确保贸易活动的顺利进行 。而在工业园区，企业的出产过程对电力供给的不变性和质量有很高的要求 。10kV 开关所的存在能够满足工业园区的用电需要，保障企业的正常出产 。
此表，10kV 开关所的设置还能够提高配电网的运行效能 。
由于 10kV 开关所内的中压设备对环境有较高的要求，为了方便进行治理和守护工作，10kV 开关所应该设置在通路畅达、便于巡视检建以及电缆进出方便的地位 。通常情况下，10kV 开关所合适设置在独立的构筑物中，或者附设在构筑物一楼的裙房中，而预防设置在大楼的地下室内 。与室内的开关所相比，室表环网柜或电缆分接箱拥有一些显著的优势，例如体积更幼、占地面积更幼、设置越发矫捷等 。
它们通常可设置在绿地、绿化带等对行人影响较幼的空位上，或者路路人行路侧 。但在装置室表环网柜及电缆分接箱时，应采取相应的防护措施，以预防表力碰撞 。同时，要把稳预防装置在有侵蚀性物质的左近，以免对设备造成侵害 。
? 10kV开关所的电气主接线
（1）10kV 开关所的电气主接线方式重要蕴含单母线接线、单母线分段接线以及双母线接线 。对于没有沉要负荷的开关所，通Ｄ芄谎≡竦ツ赶呓酉，配置两路电源进线 。这两路进线能够衔接到分歧的变电所或者统一变电所的分歧母线，同时能够设置 6 到 10 路的出线 。这种接线方式拥有单一了然、投资较少、运行守护方便蹬着点 。
然而，对于为沉要用户提供双电源且对供电靠得住性要求较高的开关所，应选取单母线分段接线 。这种接线方式有两路进线，每段母线各自衔接一路进线，沉要用户能够从两段母线别离接出馈线 。当某一段母线产生故障或必要检建时，另一段母线可能持续提供正常供电，确保沉要用户的电力供给不中断 。
在负荷集中且存在沉要用户负荷的情况下，开关所能够选取双母线接线 。此时共有四路进线，每段母线各有两路进线 。这种接线方式供电靠得住性高，并且调度矫捷，可能适应 10kV 配电系统中各类运行方式下的调度和潮水变动需要 。它能够更好地满足沉要用户对电力的不变供给要求 。
（2）10kV 开关所凭据其在电网中的职能，能够分为环网型和终端型 ；吠涂厮拿慷文赶咄ǔＳ 2 路电源进线距离，其余则为出线距离 。它的重要作用是进行功率互换和线路分段，以便在城网中实现运行方式的调整 。

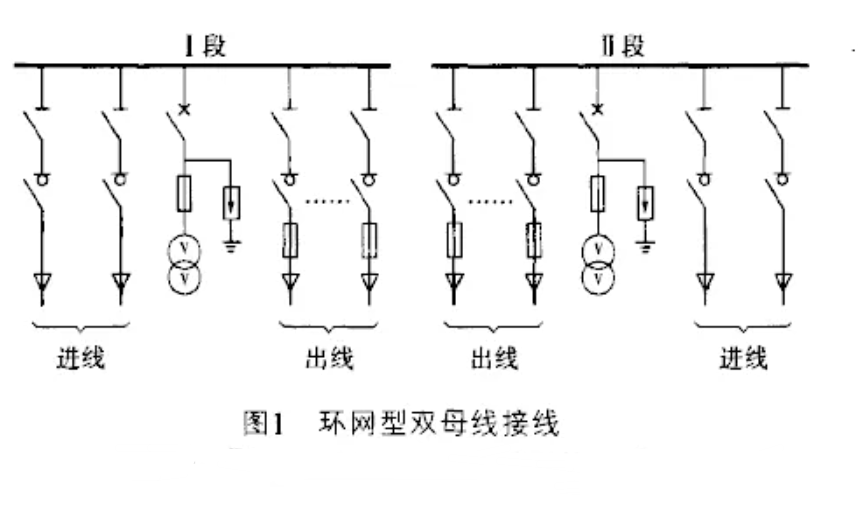

环网型开关所时时选取“手拉手”的方式进行环网，这使得开关所的用户或分支线拥有较高的供电靠得住性 ；吠涂厮鼓芄唤徊椒治ツ赶呓酉吆退赶呓酉撸ㄈ缤 1 所示）两种类型 。

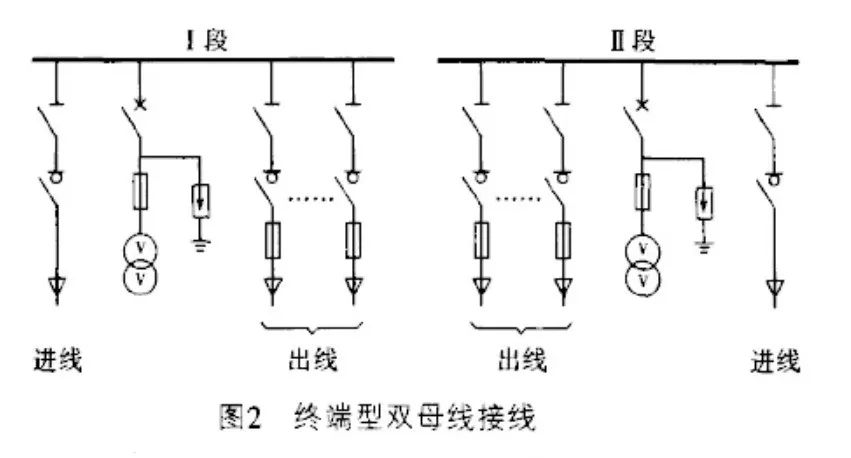

其中，单环运行的开关所选取单母线接线方式，而双环运行的开关所则选取双母线接线方式 。终端型开关所每段母线通常只有一路电源进线距离，其他为出线距离，其重要职能是向周边用户及公用变压器提供电源 。终端型开关所又可分为单母线接线、双母线接线(见图2)和单母线分段接线三种 。
终端型开关所的每段母线通常只有一个电源进线距离，其余均为出线距离 。它的重要职能是为周边用户和公用变压器提供电源 。终端型开关所也能够分为单母线接线、双母线接线（如图 2 所示）和单母线分段接线三种类型 。
在现实利用中，选择哪种类型的开关所必要凭据具体的电网结构、负荷需要和供电靠得住性要求等成分进行综合思考 。分歧类型的开关所拥有分歧的特点和优势，可能满足分歧场景下的电力供给需要 。
? 10kV开关所电气主接线设计需把稳的事项
（1）当 10kV 开关所接入系统时，必要思考其供电的配电线路是否可能接受接入开关所后增长的负荷 。对于终端型开关所的供电配电线路，在接入 10kV 开关所后，配电变压器的总容量通常应节造在 10000-15000kV·A 领域内 。
而对于为环网型开关所供电的配电线路，由于正常运行时两条环网线路是相互独立的，但在变乱或其他特殊情况下，必要将部门或全数负荷转移到一条线路上供电 。因而，两条环网线路的负荷率应节造在 50%以下 。同时，环网内配置的开关所数量不宜过多，开关所的设计容量也不宜过大，配电变压器的总容量通常不超过 20000kV·A 。
（2）10kV 开关所的最终建设规模必要综合思考 10kV 配电网的规划、用户以及负荷增长情况、电网结构等多种成分 。通常情况下，10kV 开关所的规模如下：每座 10kV 开关所内部设置 1 到 2 段 10kV 母线 。
每段 10kV 母线所衔接的配电变压器总容量不宜超过 5000kV-A 。同时，进出线回路也不宜多于 8 回；对于总容量大于 5000kV·A 的大用户，宜直接从 10kV 主干电缆接入该用户，或选取 10kV 专线供电的方式 。
（3）10kV 开关所主接线应尽量简洁，同时要满足靠得住性、矫捷性、经济性等多方面的要求 。当开关或母线出现故障以及进行母线检建时，可能轻松地停运开关、母线等设备，而不会对 10kV 配电网的运行和对用户的供电产生影响 。在扩建时，能够便捷地从初期接线过渡到最终接线，在不影响陆续供电或尽量缩短停电功夫的前提下，投入新的距离 。
