断路器节造回路断线分析

典型节造回路

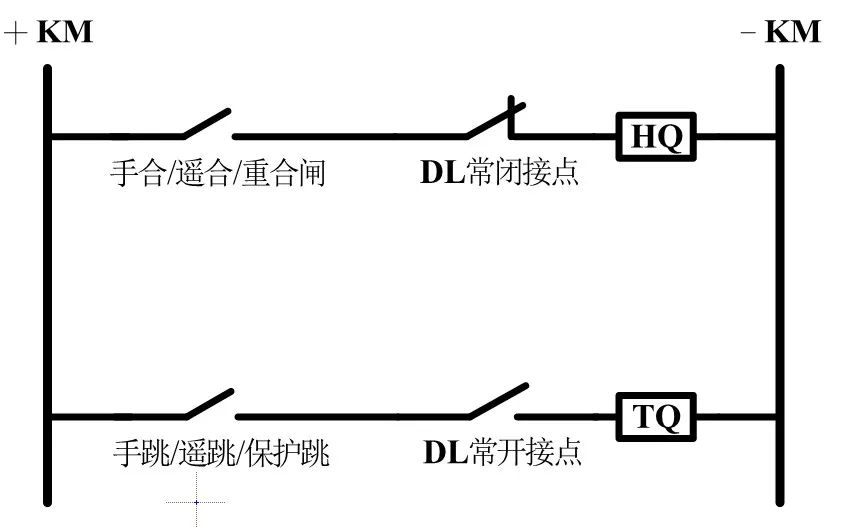

       断路器节造回路的简化跳、合闸道理图如图1所示
，其中+KM和-KM代表正、负电源
，DL为断路器辅助触点
，HQ、TQ别离为合、跳闸线圈。（把稳：为了方便理解
，将手合/遥合/沉合闸作为接点在图中简化为统一个合闸出口接点
，手跳/遥跳/；ぬ嗨。）

       假定断路器在合闸状态
，断路器辅助接点DL
？拥愎睾。当；ぷ爸梅⑻⒑帕
，跳闸出口接点关合
，通过正电源→跳闸出口接点→DL→TQ→负电源组成回路
，跳闸线圈TQ得电
，断路器跳闸。断路器实现跳闸作为后
，DL
？拥愣峡⒒芈
，DL常关接点关合
，为下次合闸做筹备。断路器合闸过程同理。

       为何必要利用辅助触点DL
？拥愣峡⒌缌鳎阂皇俏嗽し捞⒊隹诮拥阏沉斐商⑾呷Q烧坏（由于TQ的热容量是按短时通电来设计的）；二是由于若是由跳闸出口接点来断开跳闸电流
，由于接点的断弧容量不够
，容易造成接点烧坏
，这就为下一次；ぬⅲɑ蚝险ⅲ┞裣铝艘患。


2.监督回路

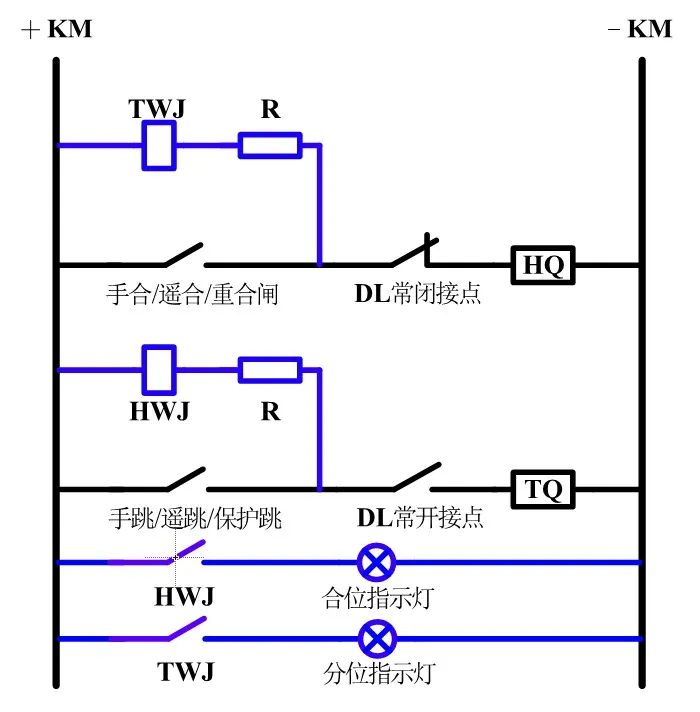

       节造回路应该可能反映断路器的地位状态以及跳合闸回路的齐全性。所以我们在回路中增长了TWJ、HWJ来监督跳闸回路、合闸回路的齐全性
，如图2中用蓝色部门所示。HWJ和TWJ别离为合、分闸监督继电器。

       当开关在分位时
，DL常关触点关合
，TWJ继电器地点回路导通,TWJ作为
，在本图下方的TWJ
？サ愎睾
，分位批示灯点亮
，反映断路器在分闸地位
，合闸回路无缺。同理合位批示灯亮时
，批示断路器在合闸地位
，跳闸回路无缺。

       此时有一个问题必要思虑
？在分闸监督回路导通时
，有电流流过合闸线圈HQ
，会不会引起断路器合闸误作为
？

       答案是不会的
，由于在分闸监督回路中串入了限流电阻R
，回路中流经的电流会很幼
，低于合闸线圈HQ的启动电流值
，因而并不聚合闸。

3.跳、合闸维持回路

       在分、合闸操作时
，发出的遥合/遥分指令通常为几百毫秒的高电平脉冲
，为预防该脉冲在分、合闸操作实现前失效
，保障分、合闸作为齐全
，必要参与维持回路。单一来说就是为了预防跳、合闸出口接点吓宗DL辅助接点断开
，导致分、合闸作为未实现
，因而增长了跳、合闸自维持回路

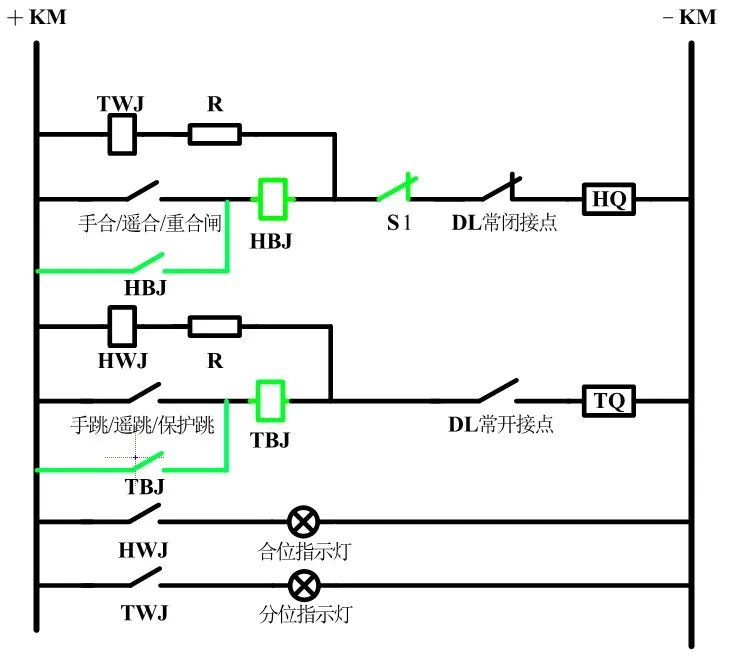

，如图3绿色部门所示。其中HBJ和TBJ别离代表合、跳闸维持继电器
，S1代表储能弹簧的行程节点。

       当合闸操作时
，HBJ继电器导通
，HBJ
？サ愎睾
，这时无论合闸出口接点是否断开
，合闸回路城市通过HBJ触点导通
，实现合闸操作
，此时无论合闸出口接点是否吓宗DL辅助接点断开
，都不会影响断路器合闸。分闸同理。

       但是增长HBJ继电器存在短处：发出合闸号令HBJ作为后
，此时合闸回路的通断齐全由辅助接点DL决定
，若是弹簧未储能
，断路器无法正常合闸
，DL常关触点就一向关合
，合闸电流一向存在
，易销毁HQ
，所以要串入储能弹簧的行程节点S1。

4.合后继电器回路

       通常断路器分、合闸操作可分为：当场手动、远处
？匾约氨；ぷ爸米远谠烊址绞
，节造回路应该拥有分辨；ぷ爸米魑捅ù鸩僮鞫下菲鞯闹澳

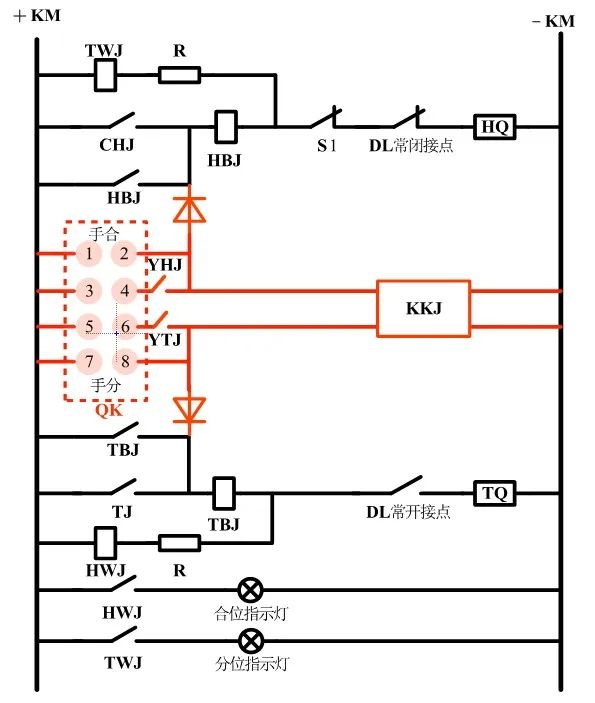

，所以还应参与所后继电器（KKJ）
，如图4中红色部门。

       此时我们可将图一中简化的出口接点进行拆分：CHJ为沉合闸接点
，TJ为；ぬ⒔拥
，YHJ为
？睾险⒔拥。YTJ为
？胤终⒔拥
，HHJ为合后继电器
，QK为开关操作把手。

       当把手地位在远处时
，③④、⑤⑥接点导通
，可进行
？夭僮。

       当把手地位在当场合闸时
，①②接点导通
，实现当场合闸操作。

       当把手地位在当场分闸时
，⑦⑧接点导通
，实现当场分闸操作。

       图中的KKJ继电器为双位继电器
，当手动（
？兀┖险⑹
，KKJ继电器作为
，置“1”
，并且始终维持直到分闸才返回；当手分/遥分触点关应时
，KKJ继电器返回
，置"0"
，并且始终维持直到合闸才返回。

       由于存在二极管（单向导通）
，CHJ和TJ是不会触发KKJ继电器的
，KKJ的作用是用来判断是正常的分合闸操作
，还是故障时；ぷ爸玫奶险⒆魑。倒佚常的分合闸操作时
，KKJ应变位
，当；ぷ魑险⑹
，KKJ应不变位。KKJ的
？拥闾峁└“变乱总”信号以及沉合闸装置使用。

5.防跳回路

       所谓防跳并不是预防“跳闸”而是预防“跳跃”。跳跃指的是由于节造开关合闸地位停顿功夫过长或触点粘连同时线路产生永远性故障
，造成断路器不休沉复跳-合-跳-合-跳的过程。

       产生跳跃会导致导致故障电流屡次冲击

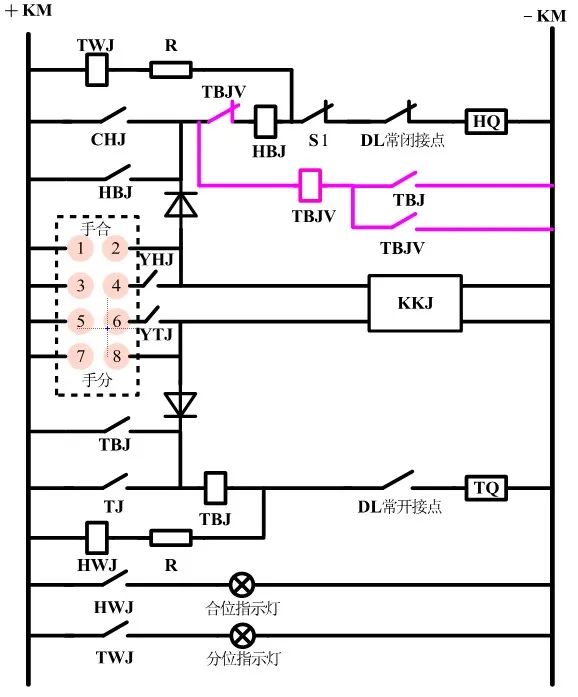

，败坏断路器甚至爆炸。防跳回路详见图5中粉色部门
，其中TBJV为防跳继电器。

       当；ぷ爸米魑
，跳闸回路中有电流流过
，防跳回路中的TBJ
？サ愎睾
，此时若是产生合闸触点黏连的情况
，合闸号令一向发出
，那么合闸触点→TBJV→TBJ这条回路导通
，防跳电压继电器TBJV将会电压自维持
，自维持中的TBJV触点关合
，在HBJ旁的TBJV常关触点将断开
，堵截合闸回路
，预防断路器“跳跃”。

       若是跳闸期间没有分闸号令存在
，则在断路器实现分闸后
，跳闸回路被DL
？拥愣峡
，TBJ电流线圈失电
，此时由于合闸接点一向是断开的
，不能形成TBJV电压自维持
，复归。TBJV沉新关合
，合闸回路无缺
，不影响下次的跳合闸。


节造回路断线分析

1.原因分析

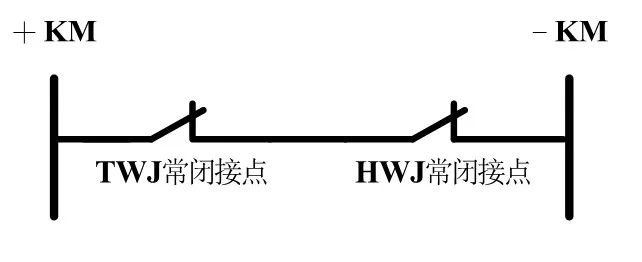

       “节造回路断线”信号的道理是通过跳位继电器（TWJ）和合位继电器（HWJ）来监督回路无缺情况。如图6所示为跳位继电器（TWJ）常关触点与合位继电器（HWJ）常关触点串联组成信号回路。

       只有合闸地位继电器HWJ和跳闸地位继电器TWJ同时失压
，才以至两者常关接点同时关合
，回路接通
，；けń谠旎芈范舷咝藕。显然
，只有开关跳闸或合闸回路的齐全性被粉碎时
，才会出现这种异常情况。

       值妥贴心的是
，在
？胤趾险⑹被岜ń谠旎芈范舷咝藕
，结合图4可知
，合闸时
，弹簧开释能量使断路器合闸
，此时弹簧处于未储能状态
，合闸回路中的弹簧储能接点S1打开
，此时TWJ地点回路断开
，TWJ失磁
，同时由于断路器还未合到位
，跳闸回路中
？拥悖―L）还是处于打开状态
，从而HWJ不能励磁
，这时TWJ与HWJ均不励磁
，便发出控回断线信号。当合闸实现后
，
？拥悖―L）关合
，接通跳闸回路
，HWJ励磁
，控断信号复归。由于断路器合闸过程功夫很短
，控断信号发出后即可复归。


2.故障原因


（1）表部原因


节造电源空开跳开
，或回路失去电源

手车开关电源插件没插好或手车开关没有推到预备位或工作

断开器的储能电源开关断开

断路器汇控柜内的远/近控开关在“当场”地位

六氟化硫低气压关锁作为




（2）分闸季节造回路异常


常关接点（DL）异常

弹簧储能电机的有关辅助接点松动或异常导致弹簧储能接点（S1）断开

合闸线圈故障烧坏导致合闸回路断线

S2接点由于合闸关锁电磁铁故障不励磁而不能关合
，使合闸回路断线

合闸回路中其他电气元件故障
，导致合闸回路断开



（3）合闸季节造回路异常



？拥悖―L）异常

分闸线圈故障烧坏导致分闸回路断线

分闸回路中其他电气元件故障
，导致分闸回路断开

3.故障风险

       节造回路断线的最直接的风险就是导致开关无法正常分合闸
，分闸时
＝谠旎芈范舷咦⒚骱险⒒芈芬斐
，开关无法合闸
，合闸时报节造回路断线注明分闸回路异常
，开关无法正常分闸。

       举例：若某10kV母线中某条10kV线路开关合闸时报节造回路断线
，当该线路产生故障时
，虽；し⑻⒊隹
，但该开关并不能跳闸
，这时必须由主变低后备作为跳闸隔离故障
，直接导致整条母线失电
，扩大了变乱领域。

节造回路断线处置方式


1、电气方面的原因
，能凭据图纸自行查找处置的故障应立即措置
，不能查找处置的立即上报缺点
，等待检建班现场处置。

2、由于压力降低、机构原因出现节造回路断线时
，应首先汇报调度
，申请转移负荷、选取旁路带线或用上一级断路器隔离的步骤停电处置。
