高机能带电电缆鉴别仪简介 ----Product introduction
HZ-680电缆鉴别仪是一套高机能带电电缆鉴别仪 ，由信号发射机和接管机组成 ，用于多条电缆中正确鉴别指标电缆 ，同时合用于带电和不带电电缆 ，带电电缆只合用于三芯带铠电缆。鉴别正确率高 ，使用方便。
高机能带电电缆鉴别仪参数 ----Technical parameter
技术指标
一、发射机：
1.输出方式：直连输出、卡钳耦合。
2.输出频率：640H（复合频率)、1280Hz(复合频率)。
3.输出功率：最大10W ，10档可调 ，全自动实时阻抗匹配。
4.直连输出电压：最高150Vpp。
5.过载和短路；。
6.人机界面：320×240点阵液晶显示器。
7.内置电池：4节18650锂离子电池 ，标称7.4V ，6.8Ah。
二、接管机：
1.输入方式：柔性卡钳。
2.接管频率：
自动探测频率：640Hz、1280Hz。
工频被动探测频率：50Hz/60Hz(用户可配置)。
3.电缆鉴别：柔性卡钳智能鉴别。
4.工频丈量：量程AC 1-1000A ，精度±3%。
5.人机界面：800x480液晶显示器；液晶尺寸121x76mm。
三、其他：
1.体积：发射机280×220×90mm ，接管机220×125×55mm。
2.质量：发射机2.3kg ，接管机0.9kg。
3.发射机充电器：输入AC100-240V ，50/60Hz ，输出DC8.4V/2A。
4.接管机充电器：输入AC100-240V ，50/60Hz；输出DC5V/2A。
5.使用前提：温度:-10℃－40℃ ，湿度5-90%RH ，海拔<4500m。
四、设备配置
| 序号 | 名称 | 数量 |
| 1 | 发射机直连输出线缆 | 1 |
| 2 | 接地钎 | 2 |
| 3 | 接地耽搁线 | 1 |
| 4 | 充电器 | 2 |
| 5 | 发射机附件输出线缆 | 1 |
| 6 | 发射卡钳 | 1 |
| 7 | 接管柔性卡钳 | 1 |
高机能带电电缆鉴别仪职能 ----Product features
1、合用于带电和不带电电缆 ，带电电缆只合用于三芯带铠电缆。
2、柔性卡钳接管、使用矫捷方便。
3、50Hz/60Hz电缆负载电流丈量职能。
4、多种信号输出方式：直连输出、卡钳耦合。
5、发射机大功率输出 ，输出多档可调 ，自动阻抗匹配 ，全自动；。
6、唯一性鉴别：明确给出鉴别了局。
7、内置大容量锂离子电池组 ，欠压自动关机 ，长功夫无操作自动关机。
8、机壳牢固、质轻便携。
9、全数字化高精度采样及处置 ，接管通频带极窄 ，抗滋扰能力强 ，能充分抑造邻近运行电缆及管路的工频及谐波滋扰。

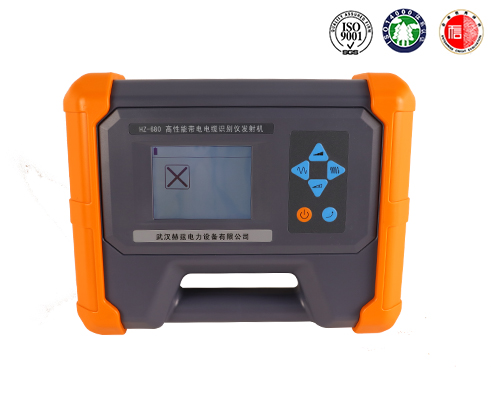

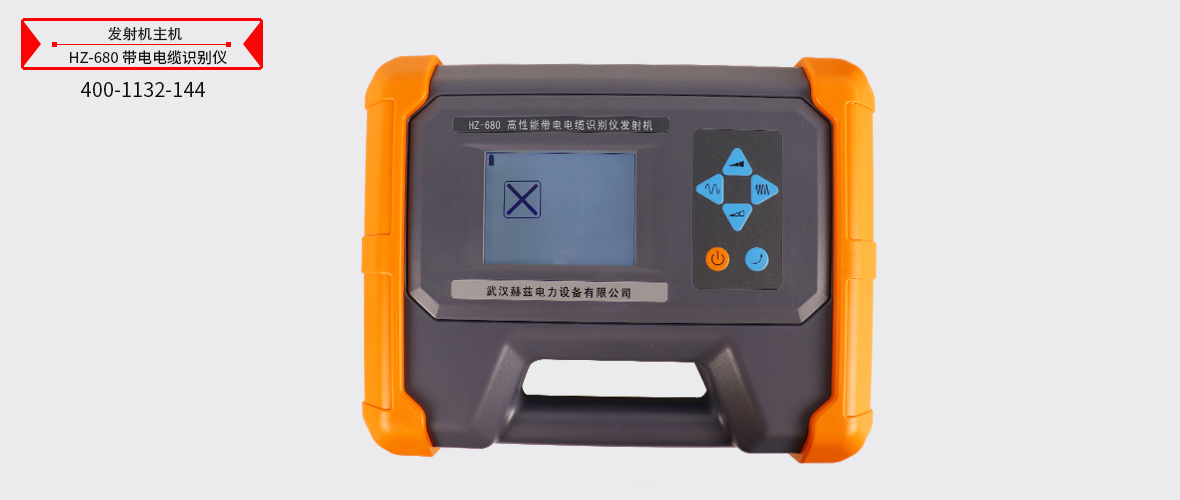

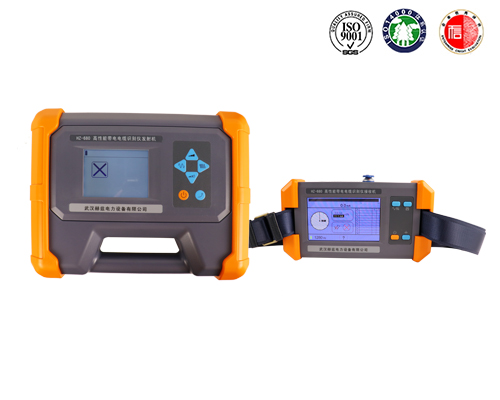

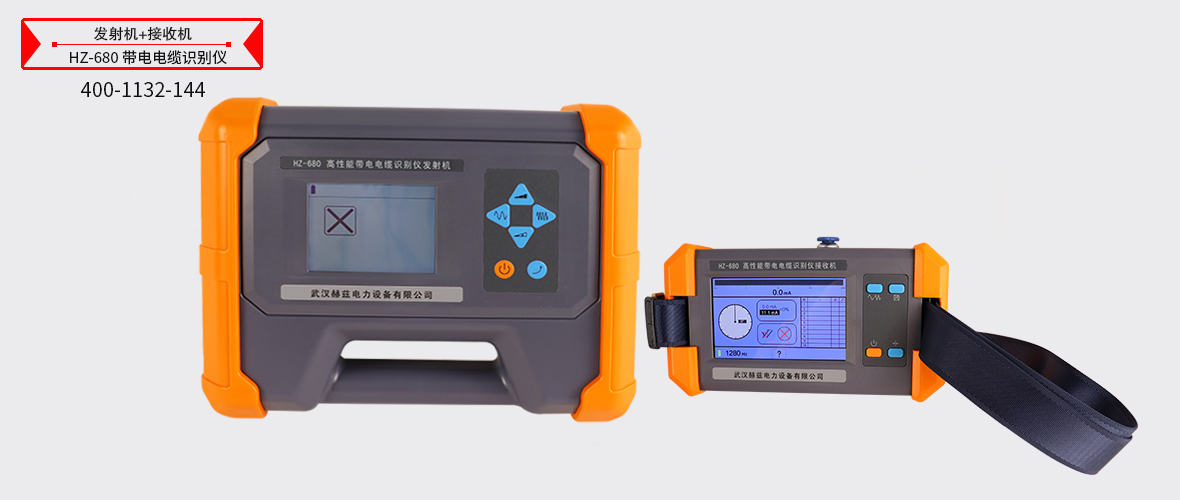

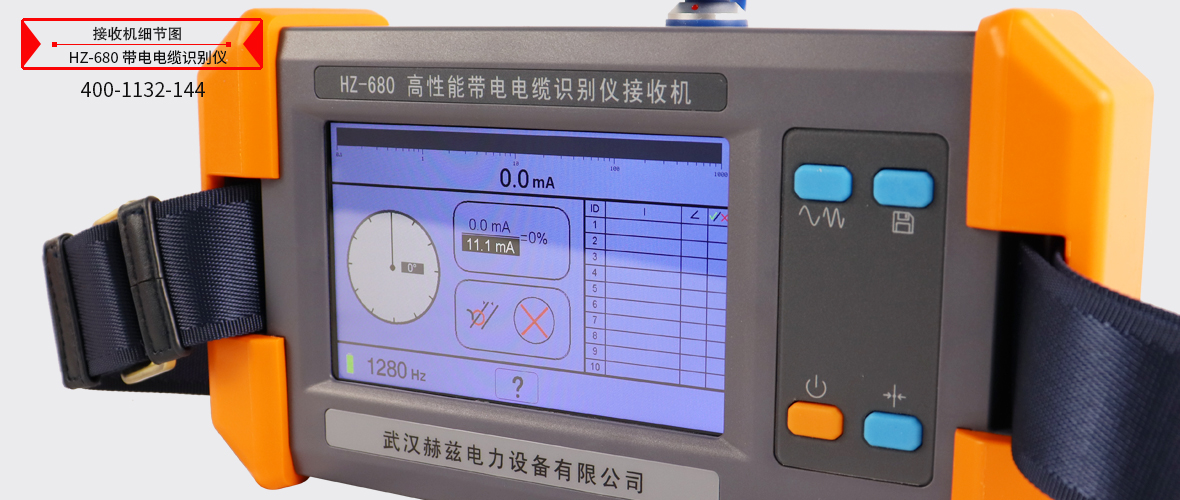

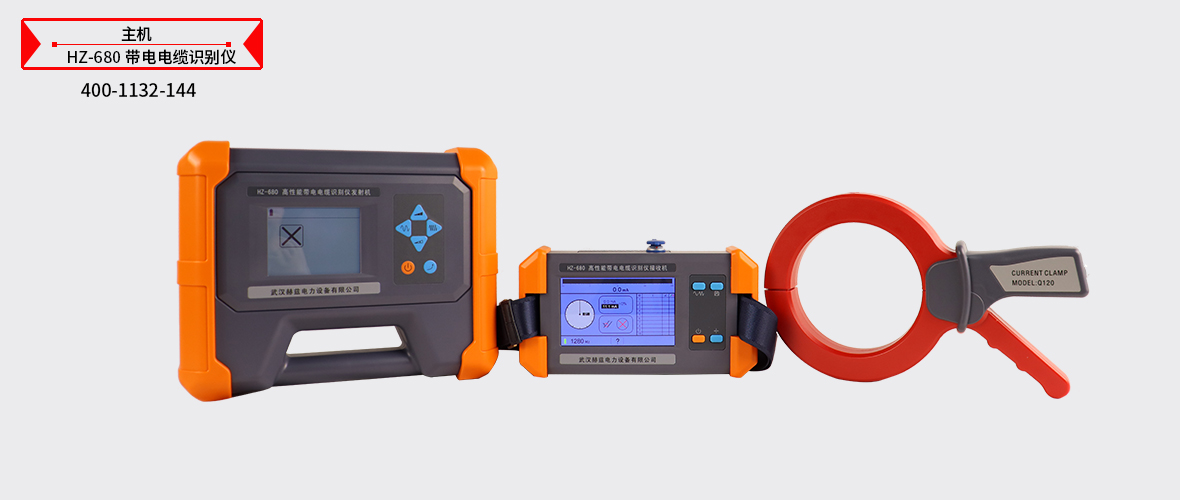

高机能带电电缆鉴别仪图片 ----Picture display

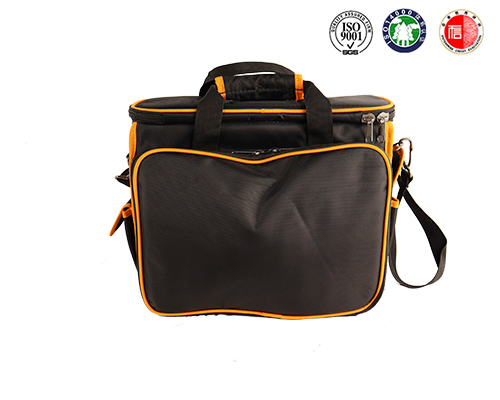

高机能带电电缆鉴别仪附件配件 --------Accessories
本产品HZ-680高机能带电电缆鉴别仪表具体清单请以说明书或代销合同为准
注 ; VINBET浩博产品表观以现实产品为准 ，技术参数和型号如有改观 ，恕不另行通知
测试线
测试线
测试线
测试夹
