参数



型  号	660A
电流通路数	尺度6相
电压通路数	尺度6相
互换电流输出领域	30A /相或180A（六并）
直流电流输出领域	10ADC /相
互换电压输出领域	120VAC / 相
直流电压输出领域	160VDC / 相



额定参数

互换电流输出
6相电流输出时每相输出（有效值）    0～30A    输出精度   0.2级
3相电流输出时每相输出（有效值）    0～60A
6相并联电流输出（有效值）         0～180A
相电流长功夫允许工作值（有效值）   10A
相电流最大输出功率   450VA
6相并联电流最大输出时最大输出功率   1000VA
6相并联电流最大输出时允许工作功夫   10s
频率领域（基波）   0～1000Hz
谐波次数   0～20 次
直流电流输出
电流输出   0～±10A / 每相   输出精度   0.2级
最大输出负载电压   20V
互换电压输出
相电压输出（有效值）   0～120V    输出精度   0.2级
线电压输出（有效值）   0～240V
相电压 / 线电压输出功   80VA / 100VA
频率领域（基波）   0～1000Hz
谐波次数   0～20次
直流电压输出
相电压输出幅值   0～±160V    输出精度   0.2级
线电压输出幅值   0～±320V
相电压/ 线电压输出功率   70VA / 140VA
关量
8路开关量输入
空接点     1～20mA，24V
电位接点接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4对开关量输出    DC：220 V／0.2 A；AC：220 V／0.5 A
功夫丈量领域
0.1ms ～ 9999s ，    丈量精度 ＜0.1mS


• 继电；な匝橄钅克饕


本索引旨在疏导试验人员：各类继保装置的试验能够通过“继保”系列软件的哪些？槭迪。
¢  继电器试验：

继电；だ嘈	测试项目	建议试验的？	备     注
信号继电器	相应的测试项目	直流试验   交直流试验	若是要求交、直流混合输入的中央继电器，请在“交直流试验”？橹胁馐 额定电流太幼的信号继电器，可用测试仪的电压回路输出测试
功夫继电器
中央继电器
沉合闸继电器
其它直流电压、电流继电器
电流继电器	相应的测试项目	互换试验	可在“互换试验”专门的序分量？橹胁馐孕蚍至考痰缙 也可在“I－t个性”？橹胁馐苑词毕藜痰缙
过（欠）电压继电器
序分量继电器
同步查抄（或相位比力）继电器
反时限电流继电器
差动继电器	直流助磁个性	差动继电器、差动谐波、交直流试验、谐波试验	试验时请参考说明书中的“附录5”正确接线
	谐波造动个性
	比例造动个性	差动继电器、互换试验
功率（方向）继电器	相应的测试项目	功率方向及阻抗、互换试验	测试功率（方向）继电器前，应预先确定接线类型，和；ご筇宓淖魑烨
阻抗继电器
同期继电器	相应的测试项目	同期试验、互换试验	“同期试验”？楣潭ㄓ刹馐砸堑腢A、UC别离作为系统侧和待并侧电压输出
频率继电器	相应的测试项目	频率及凹凸周	单机试验选择“自动变频”方式时，能测试频率滑差定值


¢  微机；な匝椋

	继电；だ嘈	测试项目	建议试验的？	备     注
线     路     保     护	多段过流	相应的测试项目	互换试验	只有步骤切当，用“互换试验”？槟芙写蟛棵偶痰缙骱臀⒒；さ氖匝，应沉点进建该？
	过（欠）电压
	序分量电压电流
	频率装置
	功率方向；
	沉合闸及转换性故障	相应的测试项目	整组试验、线路；ぁ⒆刺盗幼6-35KV线路；ぷ酆喜馐	要求测试检同期和检无压，用Ux作为待并侧电压输出，测试仪是用Ua包办Ux进行试验
	距离和零序	距离和零序定值校验	距离和零序、线路；ぁ⒄槭匝椤⒒セ皇匝	“距离和零序”和“线路；”均能一次性自动测试多段、各类故障类型、各类相此外距离和零序定值
		阻抗个性	阻抗个性
	工频变动量距离	定值校验	距离和零序、线路；	应设置故障电流足够大，好比10~15A（当为5A造CT时）
	复合电压关锁（方向）过流	过流、低压、负序电压、活络角等	互换试验、6-35KV线路；ぷ酆喜馐	有的；さ“低电压”和“负序电压”由分歧的端子输入，试验时需更换接线
	低周、低压减载装置	相应的测试项目	频率及凹凸周、6-35KV线路；ぷ酆喜馐	若其它前提都满足，装置却不能作为，请确认装置是否还必要同时输入电流和开关接点
发   变   组   保   护	差动；	比例造动个性	差动；ぁ⒉疃ㄖ怠⒒セ皇匝	发电机差动；，用“差动；”进行试验时，可看作接线类型为Y/Y，高、低压侧平衡系数均为1的变压器； “差动；”注沉曲线个性搜索，而“差动定值”？樽⒊敛疃ㄖ挡馐，二者结合，能全面测试差动；
		谐波造动个性	差动；ぁ⒉疃ㄖ怠⑿巢ㄊ匝
	失磁；	相应的测试项目	互换试验	试验时该把稳输出的电压电流的夹角
	励磁；
	复合电压关锁（方向）过流（后备）	相应的测试项目	请拜见上文“线路；”部门	请拜见上文“线路；”部门

其   它   保   护	自动准同期装置	相应的测试项目	同期试验	做自动调整试验时，测试各开入量必须按说明书要求接线
	母线差动；	相应的测试项目	互换试验	请拜见附录6中“南瑞部门；”有关BP-2B和RCS-915的注明
	光纤线路差动；			试验前先确定装置是否形成“自环”，若是，则；さ淖魑涤Φ抛谄湔ㄖ档囊话

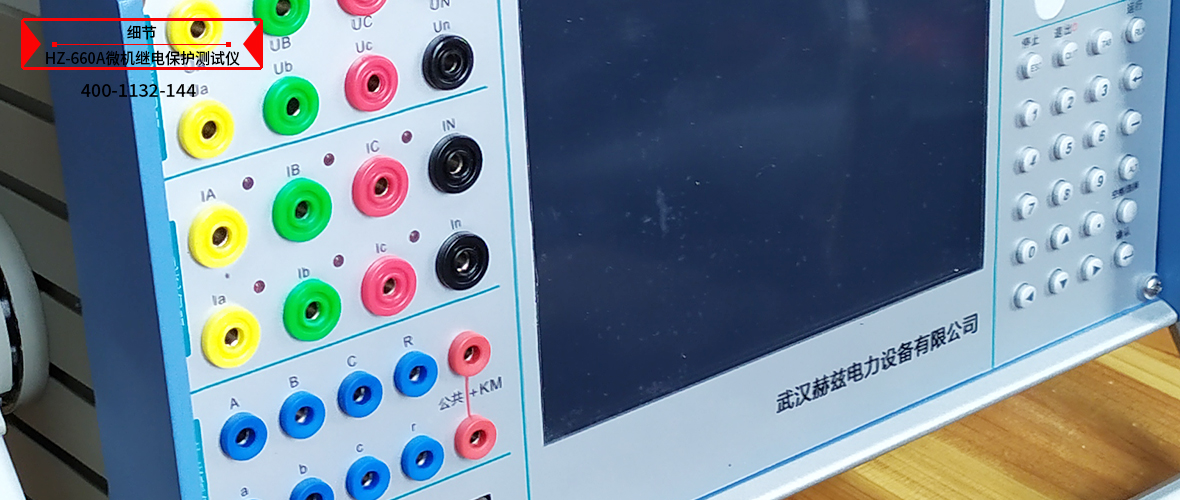

　　1、电压电流输出矫捷组合输出达6相电压6相电流，可肆意组合实现通例4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各类试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

　　2、操作方式装置直接表接笔记本电脑或台式机进行操作，方便快捷，机能不变。

　　3、新型高保真线性功放输出端一向对峙选取高保真、高靠得住性？槭较咝怨Ψ，而非开关型功放，机能卓越。不会对试验现场产生高、中频滋扰，并且保障了从大电流到微幼电流全程都波形滑润精杜着良。

　　4、高机能主机输出部门选取DSP节造，运算速度快，实时数字信号处置能力强，传输频带宽，节造高分辨率D/A转换。输出波形精度高，失真幼线性好。选取了大量先进技术和精密元器件资料，并进行了专业化的结构设计，因而装置体积幼、沉量轻、职能全、携带方便，开机即可工作，流动试验极度方便。

　　5、软件职能壮大可实现各类自动化水平高的大型复杂校验工作，能方便地测试及扫描各类；ざㄖ，进行故障回放，实时存储测试数据，显示矢量图，联机打印汇报等。6相电流可方便进行三相差动；げ馐。

　　6、拥有独立专用直流电源输出设有一路110V及220V专用可调直流电源输出。

　　7、接口齐全装置带有USB通讯口，可与推算机及其它表部设备通讯。

　　8、美满的自我；ぶ澳苌⑷冉峁股杓坪侠，硬件；ご胧┛康米∶缆，拥有电源软启动职能，软件对故障进行自诊断以及输出关锁等职能。
