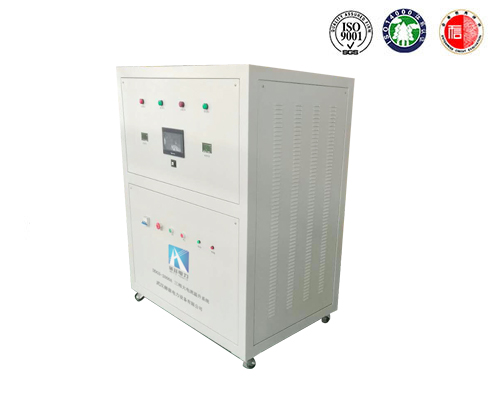

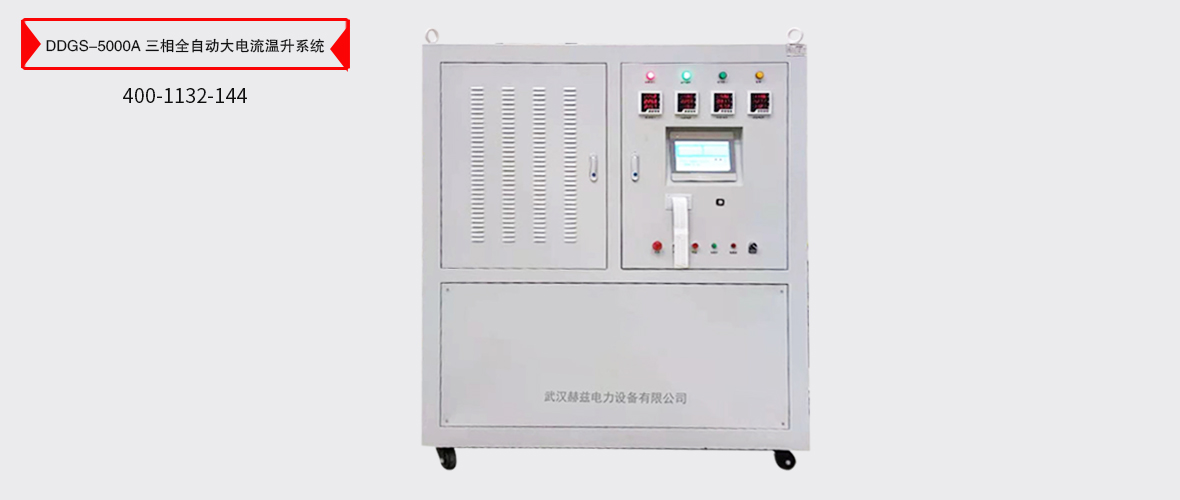

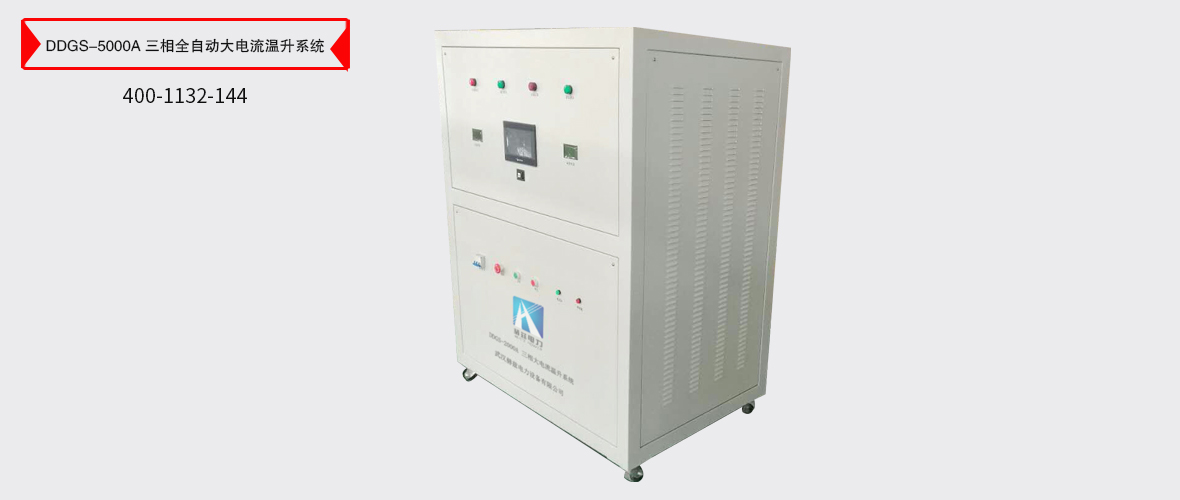

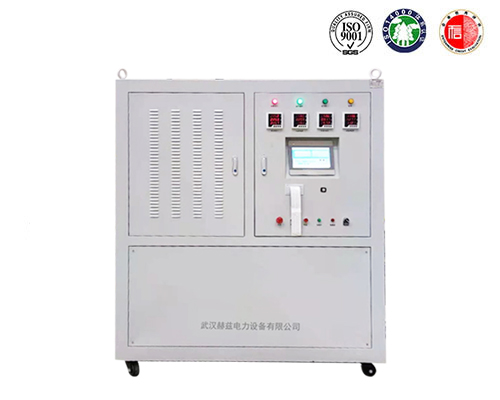

型号		DDGS-5000A三相温升大电流系统
最大输出电流		互换单相5000A  3组
电路方式		特殊工艺电动调压器
互换  输入	相线	3Φ4W +G
	电压	380V±10%，50Hz±2%三相四线
	输入电流	131A加赔偿后80A以下
输出	相线	3Φ4W
	电压	相电压0-10V，线电压17.732V
	电流	AC0-5000A陆续可调，无级调速方式 可三一样时输出，也可单相输出，也可分相输出; 手动方式输出，自动方式输出二种方式。
	额定容量	（50*3）KVA
	稳流精度	输出电流≤±0.5%
	输出端子	接线端子
	；	电子电路急剧侦测过压、过流、过温、缺相称自动跳脱；ぜ案婢爸, 非测试状态电压为零，电流为零
精度	源效应	≤0.3%额定值
	时漂	≤1%额定值
	温漂	≤0.04%额定值／℃
	负载效应	≤1%额定值（仅由于输出电流从零至额定值变动时引起的输出电压变动率）
	纹波电压	≤1%额定值+10mV
其他	线路调整率	0.1%
	负载调整率	0.1%
显示 及设定	电压表显示	真彩色液晶和数显仪表 (显示精度：0.1V, 显示误差：≤0.2%±1个字)
	电流表显示	真彩色液晶和数显仪表 (5位数码显示, 显示精度0.1A, 显示误差：≤0.2%±1个字)
	调节设定	电流（触膜屏设定）
系统	整机效能	≥90%
	耐压绝缘阻抗	AC 1800V 1分钟，20兆欧
	冷却装置	强造电扇冷却
	噪音	﹤60dB（机械前方1mm）
	互感器精度	0.2S级
	防护等级	IP20
工作 环境	工作方式	长功夫温升尝试
	温度	-10℃-50℃
	湿度	0-90%（非凝固状态）
	海拔高度	1500m以下
表形	结构	一体温升
	尺寸	宽*深*高1800*1600*1800（可凭据现场必要订造）
	沉量	约3吨
	母排	输出按每平方1-1.2个电流推算，输出地位前端或后端
温度  巡检	测温点	8路，可升级
	测温线	5米，为提高精度选取ＰＴ1000

　　1）内置高配置工控机，选取可编程节造器西门子PLC作为中心处置器，对互换信号进行实时扫描,实现全面监测和关环节造，并设计密码设置治理，只有获得相应操作权限的人员，能力进行某些职能的操作。

　　2）进口PC机真彩10.0英寸大液晶触摸屏操作，选取支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清澈直观，操作单一方便。测试无需表接任何辅助设备，全自动节造，傻瓜式操作，快捷、单一、方便

　　3）本仪器测试步骤有全自动测试与手动测试两种步骤，只需设置单一的试验电流与功夫即可。带有自动稳流系统。

　　4）只需设置好指标电流即可，无需人为监控，仅需设定测试、电流和步长，省去手动调压、人为纪录、描述曲线等啰嗦劳动，减幼劳动强度，提高工作效能也可工作实现后把数据读到电脑上查看即可。

　　5）有超过限造值自动报警职能拥有靠得住的过热、过流、过压及短路自我；ぶ澳。互换调压装置；びρ∪∥⒒远；そ谠旌突滴⒍尬豢厮帘；，确保恒流电源正常工作，提高产品的安全性、靠得住性。

　　6）人道化界面，软件界面敦睦，全中文操作界面，节造软件具备数据纪录、并可将电流、温度波形存储，数据治理、报表、打印等多种实用职能；参数设定全数在软件中实现。更为直观地分析电流与温度关系值。使所罕见据和测试分析了局了如指掌。试验过程中，自动跟踪指标电流，自动不变输出电流，自动调节三相电流；试验实现后，自动回到零位；

　　7）自动调节互换恒流源满足GB7251.1～GB7251.5尺度中低压成套开关柜（含有多路输出的节造柜如GCK,MNS等）的温升试验，自动调节互换恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实资料复印件，如GCK或MNS等的温升试验）。

　　8）带三相自动平衡系统，保障三相平衡输出，输出电流采样选取0.2S级互感器，并选取当前最新电力电子技术，抗滋扰能力强，输出精度高，最高可达0.5级。

　　9）配有精度调整菜单，用户可自行调整误差值。程控互换恒流电源可实现全智能校对，在设备可调领域内自动天生多段校对系数，确保恒流电源稳流精度。

　　10)可凭据用户要求定造测试？，软件平生免费升级。

　　11）内置功率赔偿系统。
